Бетон трескается по семи основным причинам: нарушенное водоцементное отношение (лишняя вода), быстрое высыхание на жаре и ветру, ранняя нагрузка до набора прочности, замерзание в раннем возрасте, заниженная марка или некачественный состав, слабое армирование и ошибки в основании. Часть трещин — усадочные поверхностные (до 0,3 мм) — безопасны; опасны силовые сквозные. Главная профилактика — правильный состав (заводской бетон по ГОСТ) и уход в первые 7 суток.
Трещины в бетоне пугают, но не все одинаково опасны. Разберём, какие бывают трещины, семь причин их появления, как ухаживать за бетоном и что делать, если конструкция уже треснула.

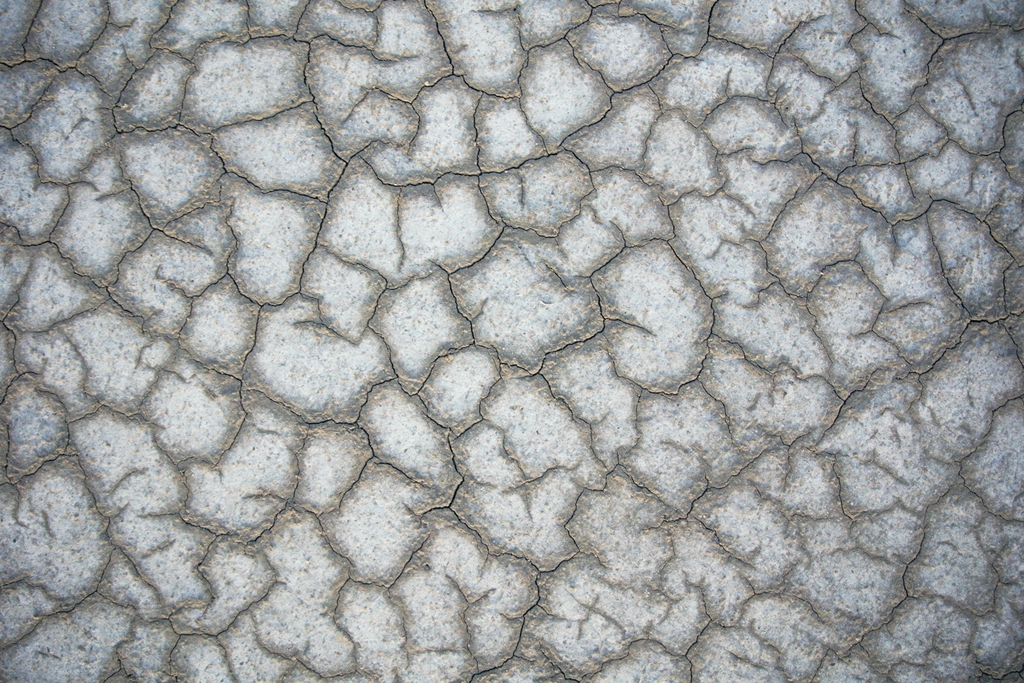

Виды трещин в бетоне
Усадочные (поверхностные)
Появляются в первые 24 часа, ширина до 0,3 мм. Чаще всего безопасны для несущей способности — это естественная физика твердеющего бетона.
Силовые (несущие)
Глубокие, сквозные, возникают от перегрузки или недостаточной несущей способности. Требуют внимания инженера.
Температурные
От резких перепадов температуры и неравномерного прогрева массивной конструкции.
Причина 1: неправильное водоцементное отношение
Оптимальное В/Ц — 0,45–0,55. Если на объекте доливают воду «чтобы лучше укладывалось» и доводят В/Ц до 0,7–0,8, прочность падает на 30–40 %, а усадка резко растёт. Это самая частая причина трещин на частных стройках и главный аргумент за заводской бетон с контролируемым составом.
Причина 2: быстрое высыхание (ветер, жара)
При +25 °С и ветре 5 м/с скорость испарения воды достигает 1 л/м² в час. Поверхность пересыхает быстрее, чем схватывается, и покрывается сеткой усадочных трещин. Решение — накрыть плёнкой или мешковиной и поливать 7 суток.
Причина 3: ранняя нагрузка до набора прочности
До набора 70 % прочности (7 суток при +20 °С) нагружать конструкцию нельзя. При ранней нагрузке бетон деформируется пластически и трескается.
Причина 4: замерзание до набора прочности
Если незащищённый бетон замерзает до набора 50 % прочности, вода в порах расширяется и необратимо разрушает структуру — потеря прочности до 50 %. Решение — противоморозные добавки и прогрев.
Причина 5: некачественный состав или марка ниже проектной
Самомесный бетон трудно контролировать по В/Ц и дозировке компонентов. Заводской бетон замешивается по ГОСТ 7473, каждая партия сопровождается паспортом качества с указанием марки, класса и состава. Заниженная относительно проекта марка — прямой путь к трещинам под нагрузкой.
Причина 6: слабое или отсутствующее армирование
Арматура не предотвращает появление трещин, но удерживает их раскрытие. Трещина шириной 0,3 мм в армированном ненесущем элементе — норма. В несущих конструкциях раскрытие держат под контролем расчётным армированием.
Причина 7: ошибки в основании (пучение, усадка грунта)
Неравномерная просадка или морозное пучение грунта под конструкцией создают изгибающие нагрузки, которые бетон без достаточного армирования не выдерживает. Отсюда — важность правильной подготовки основания и отмостки.
Как правильно ухаживать за бетоном после заливки
Первые 7 суток решают всё: в жару поливать 2–3 раза в день, накрывать от ветра и солнца; при температуре ниже +5 °С — утеплять. Распалубку делать не ранее набора 70 % прочности.
| Тип трещины | Ширина | Опасность | Что делать |
|---|---|---|---|
| Усадочная поверхностная | до 0,3 мм | Обычно безопасна | Инъектировать или оставить |
| Температурная | 0,3–1 мм | Под наблюдение | Заделать, следить за динамикой |
| Силовая сквозная | от 1 мм | Опасна | Вызвать инженера-конструктора |
Что делать если бетон уже треснул
Усадочные трещины до 0,3 мм инъектируют ремонтным составом или оставляют, если элемент ненесущий. Сквозные силовые трещины с раскрытием более 5 мм — повод срочно вызвать инженера-конструктора: это признак проблем с несущей способностью или основанием. Профилактика дешевле ремонта: заказывайте бетон с завода в Раменском по ГОСТ, с паспортом качества, от 5 650 ₽/м³ с НДС — телефон +7 (499) 111-72-62.
